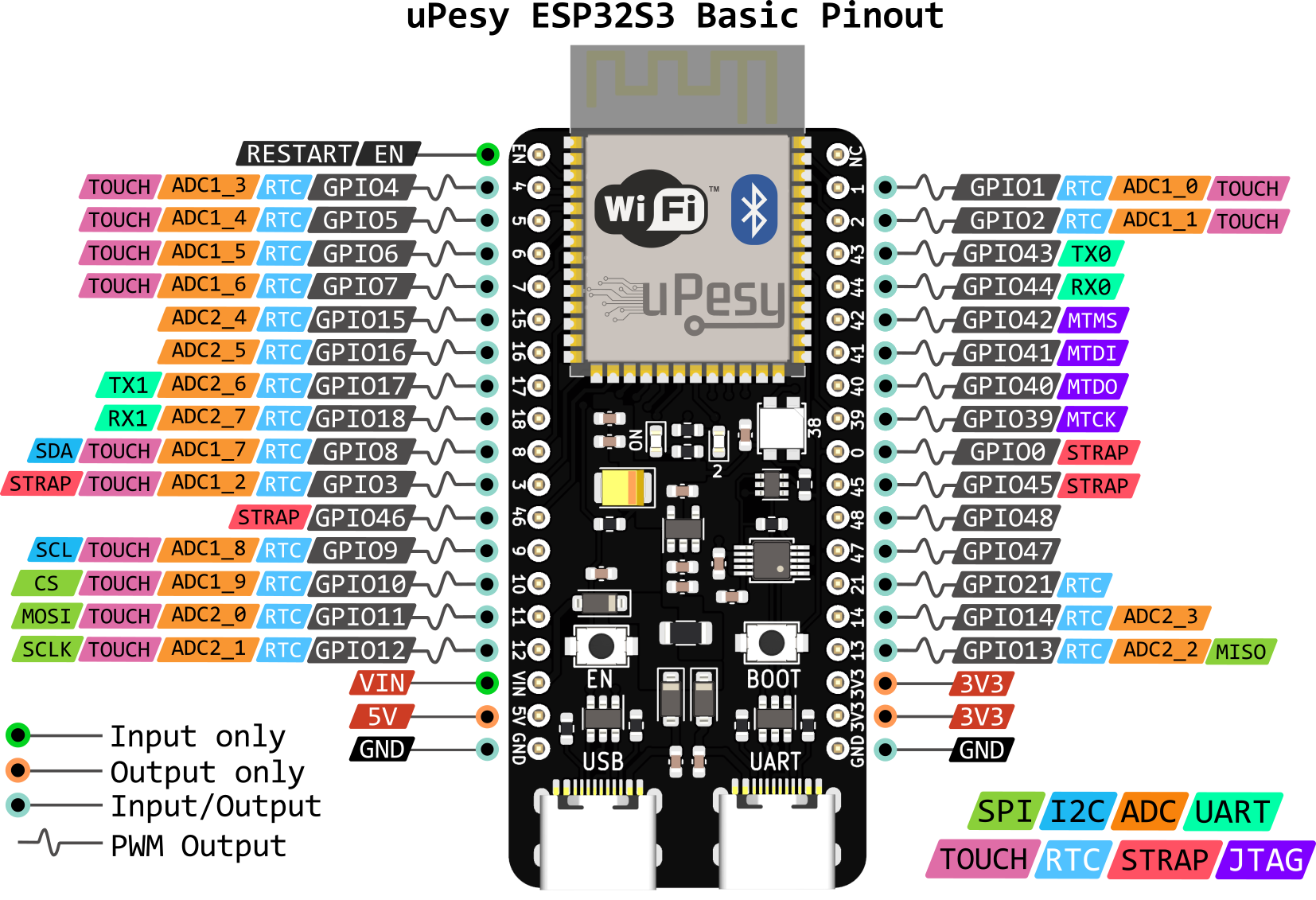

Premiers pas avec la carte uPesy ESP32S3DevKit

Programmer l’ESP32S3 avec MicroPython

MicroPython est déjà installé sur la carte uPesy ESP32S3. Vous pouvez directement utiliser votre éditeur préféré pour programmer la carte.

Programmer l’ESP32S3 avec du code Arduino dans l’IDE

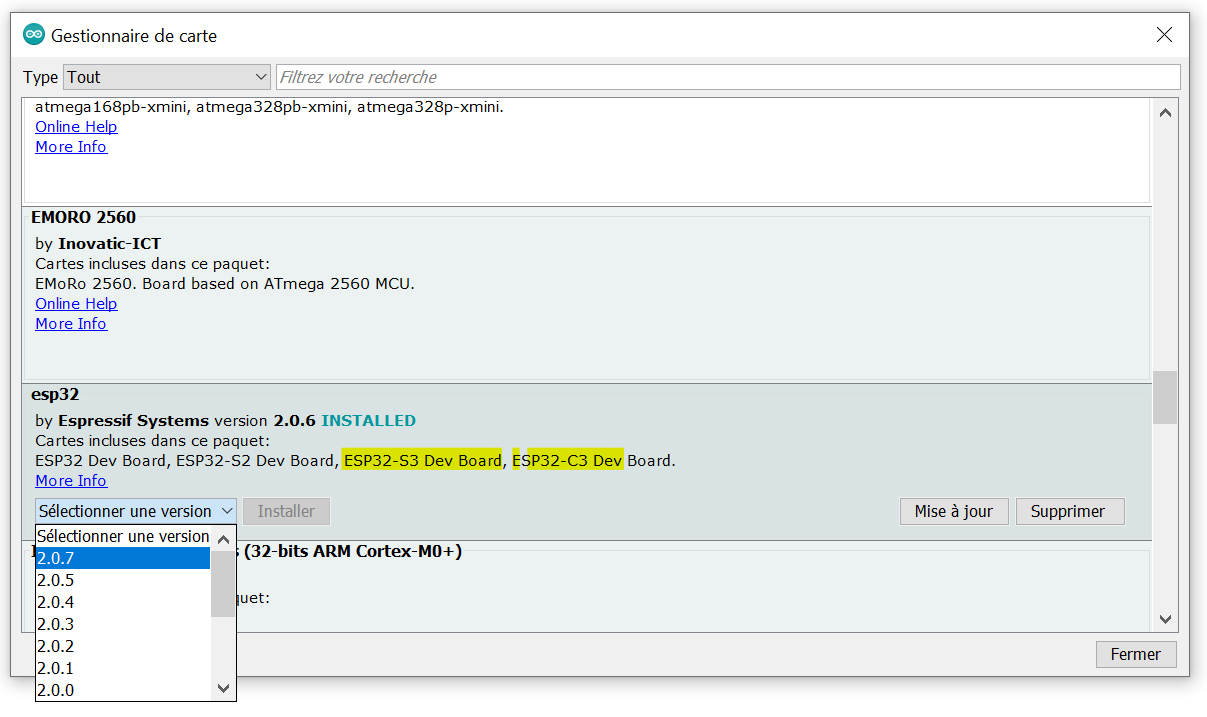

Si vous partez de zéro, le lien vers le tutoriel pour installer et programmer l’ESP32 dans l’application Arduino IDE . Si vous déjà les outils d’installés, je vous recommande vivement d’utiliser la dernière version disponible :

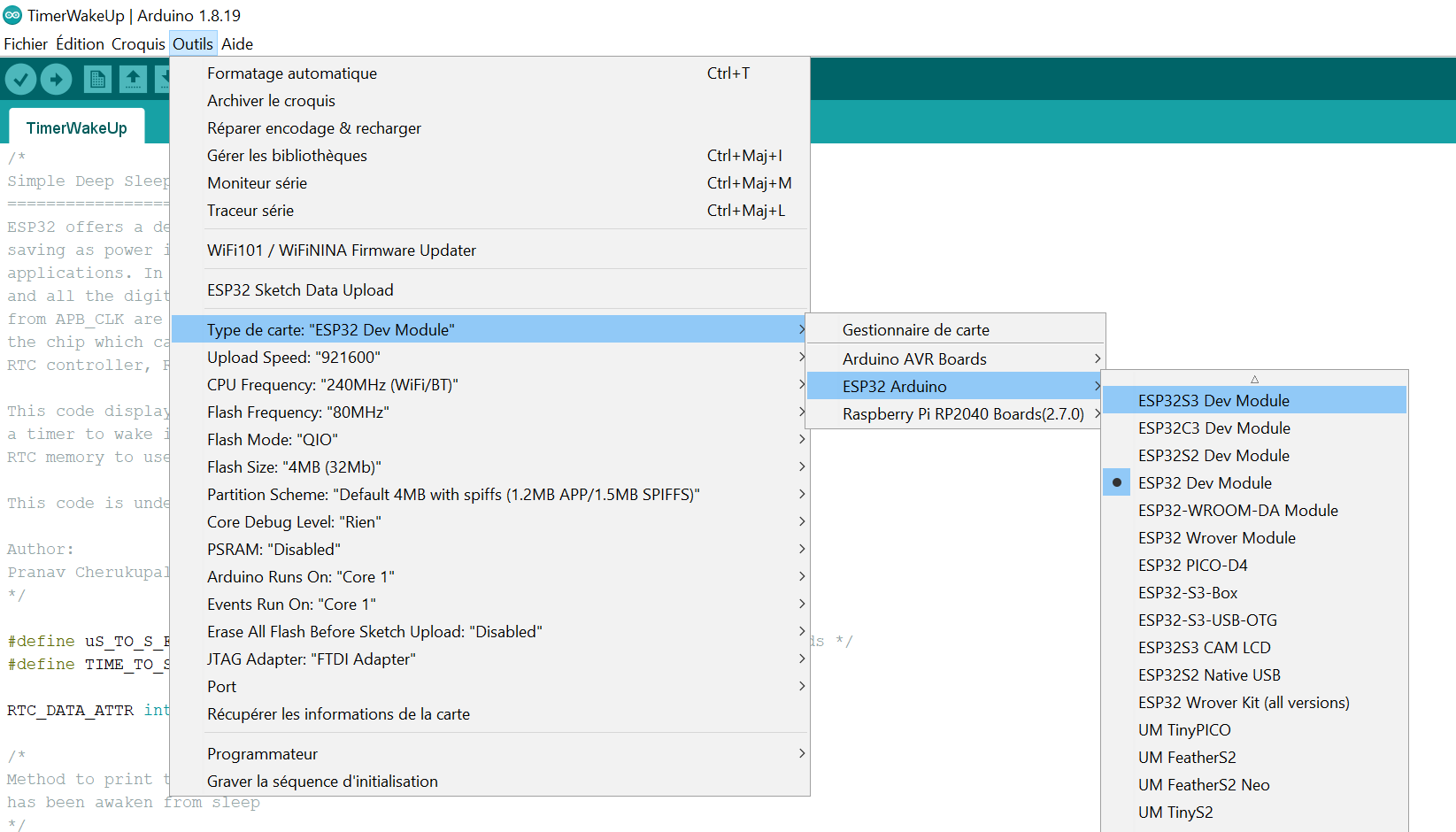

Ensuite, vous pouvez choisir comme carte :

En attendant que la carte uPesy ESP32S3 soit répertoriée dans la liste, vous pouvez choisir le modèle basique “ESP32S3 Dev Module” qui fera très bien l’affaire.

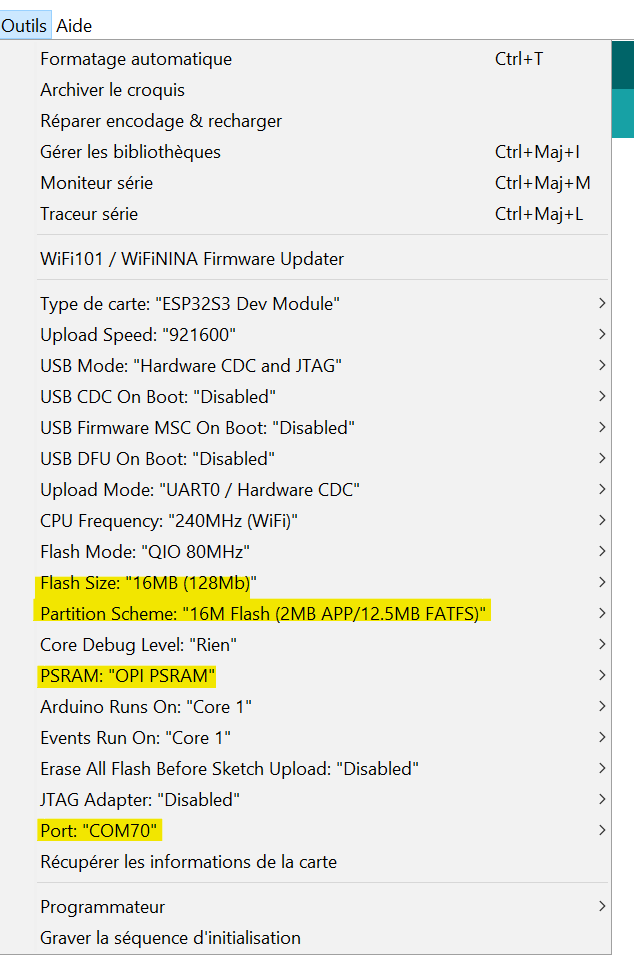

Voici la configuration que je vous conseille de mettre pour les différents paramètres.

Communication via la liaison série (UART)

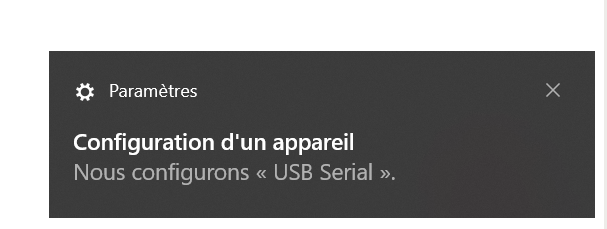

Contrairement aux autres cartes ESP32 d’uPesy, ce modèle utilise le convertisseur CH340. Si vous ne l’avez jamais utilisé sur une autre carte, l’installation du driver sera probablement nécessaire. Sur les versions récentes de Windows, le driver s’installe automatiquement lors du branchement de la carte à l’ordinateur (connexion Internet requise).

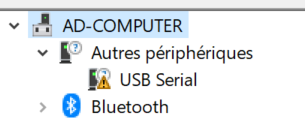

Au début, en allant dans le gestionnaire de périphériques, le CH340 n’est pas reconnu.

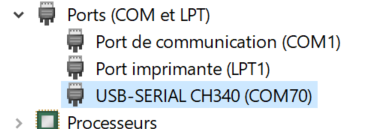

Ensuite une fois que l’installation automatique du driver est finie, le CH340G est bien détecté en tant que convertisseur USB → UART.

Sinon, vous pouvez toujours installer manuellement le drive. Ce tutoriel en français qui explique bien la procédure.

Comme avec l’ESP32 classique, le convertisseur met en mode DOWNLOAD l’ESP32S3 automatiquement lors du téléversement d’un programme. Vous pouvez toujours le faire manuellement avec la manipulation des boutons EN et BOOT .

Vous pouvez ensuite choisir le port COM dans Outils → Port et flasher le programme Blink suivant :

void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(2, OUTPUT);
  Serial.begin(115200);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(2, HIGH);   // turn the LED on (HIGH is the voltage level)
  Serial.println("LED Allumée");
  delay(250);                       // wait for a second

  digitalWrite(2, LOW);    // turn the LED off by making the voltage LOW
  delay(250);                       // wait for a second
  Serial.println("LED Eteinte");
}

Pour la LED RGB (Librairie FastLED requise installable depuis l’Arduino IDE) :

#include <FastLED.h>

#define LED_PIN     38
#define NUM_LEDS    1
#define BRIGHTNESS  64
#define LED_TYPE    WS2812B
#define COLOR_ORDER RGB
CRGB leds[NUM_LEDS];

#define UPDATES_PER_SECOND 100

CRGBPalette16 currentPalette;
TBlendType    currentBlending;

void setup() {
    delay( 3000 ); // power-up safety delay
    FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS).setCorrection( TypicalLEDStrip );
    FastLED.setBrightness(  BRIGHTNESS );

    currentPalette = RainbowColors_p;
    currentBlending = LINEARBLEND;
}

void loop()
{

    static uint8_t startIndex = 0;
    startIndex = startIndex + 1; /* motion speed */

    FillLEDsFromPaletteColors( startIndex);

    FastLED.show();
    FastLED.delay(1000 / UPDATES_PER_SECOND);
}

void FillLEDsFromPaletteColors( uint8_t colorIndex)
{
    uint8_t brightness = 255;
    for( int i = 0; i < NUM_LEDS; ++i) {
        leds[i] = ColorFromPalette( currentPalette, colorIndex, brightness, currentBlending);
        colorIndex += 3;
    }
}

Communication via USB (CDC & DFU)

La communication USB sera détaillée dans la documentation complète de la carte ultérieurement.
