Utiliser un encodeur rotatif en MicroPython avec un ESP32

Prendre en main un codeur rotatif : le KY-040

Dans ce tutoriel, nous allons voir comment utiliser un module avec un codeur rotatif KY-040, très présent dans les kits DIY. On l’utilise souvent pour faire une interface utilisateur avec notre programme : sélection d’un menu, augmenter/diminuer une variable…

Branchements de l’encodeur rotatif KY-040 sur l’ESP32

Ce codeur rotatif possède 2 signaux pour connaître la position : CLK et DT . La broche SW est reliée au bouton-poussoir intégré (SWitch).

Avertissement

Si vous utilisez un codeur rotatif seul (pas intégré dans un module), vous devrez rajouter des résistances pull-up sur les 3 broches logiques. En effet, comme sur le circuit basique du bouton-poussoir, elles sont nécessaires pour différencier correctement les niveaux logiques.

Voici une proposition de branchement sur la carte uPesy ESP32 Wroom DevKit :

Codeur Rotatif	ESP32
CLK	GPIO22
DT	GPIO23
SW	Pas utilisé ici
+	3V3
GND	GND

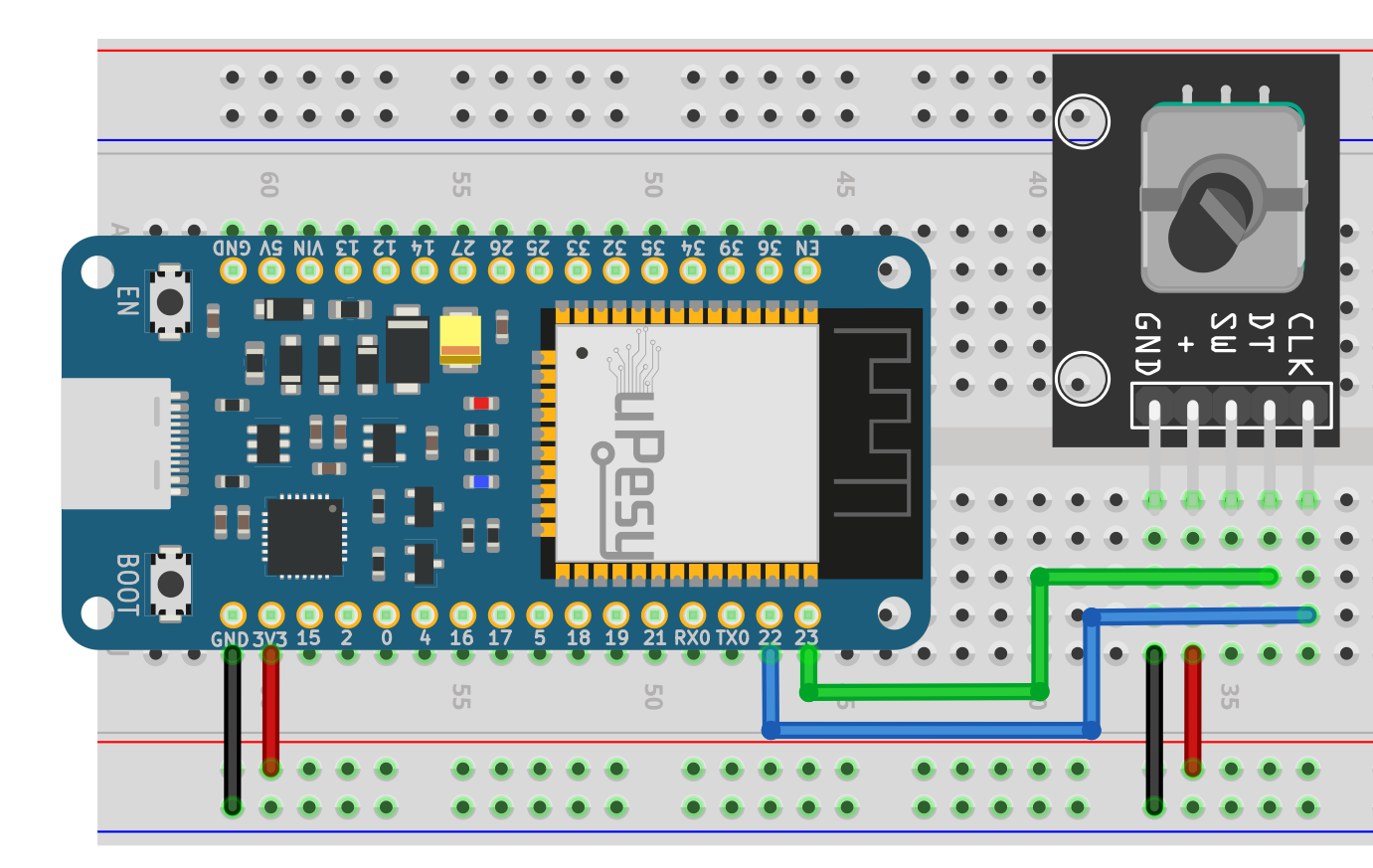

Le schéma à faire est le suivant :

Note

Je vous conseille d’alimenter l’encodeur en 3.3V pour avoir des niveaux logiques de 3.3V (ESP32 friendly).

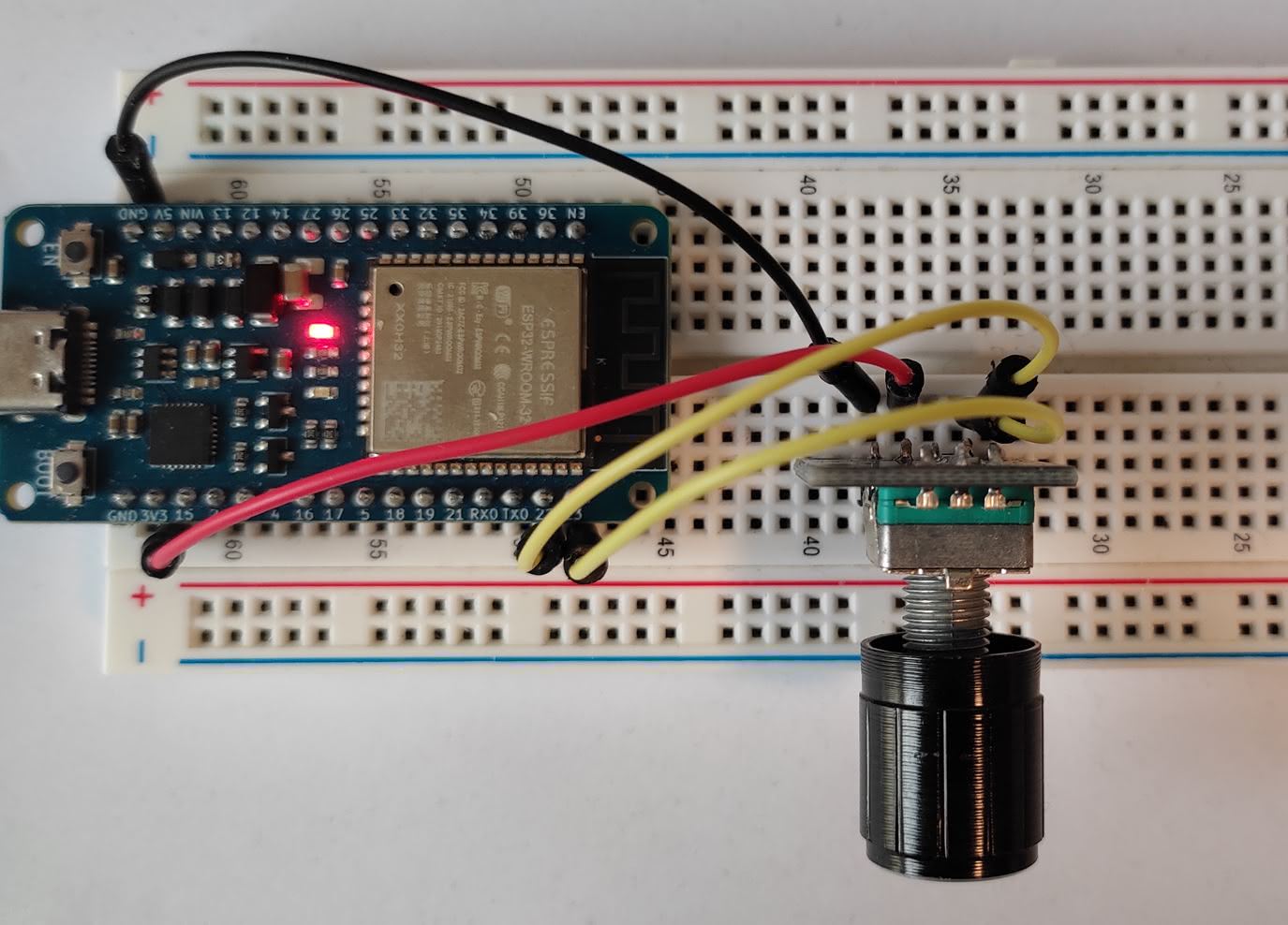

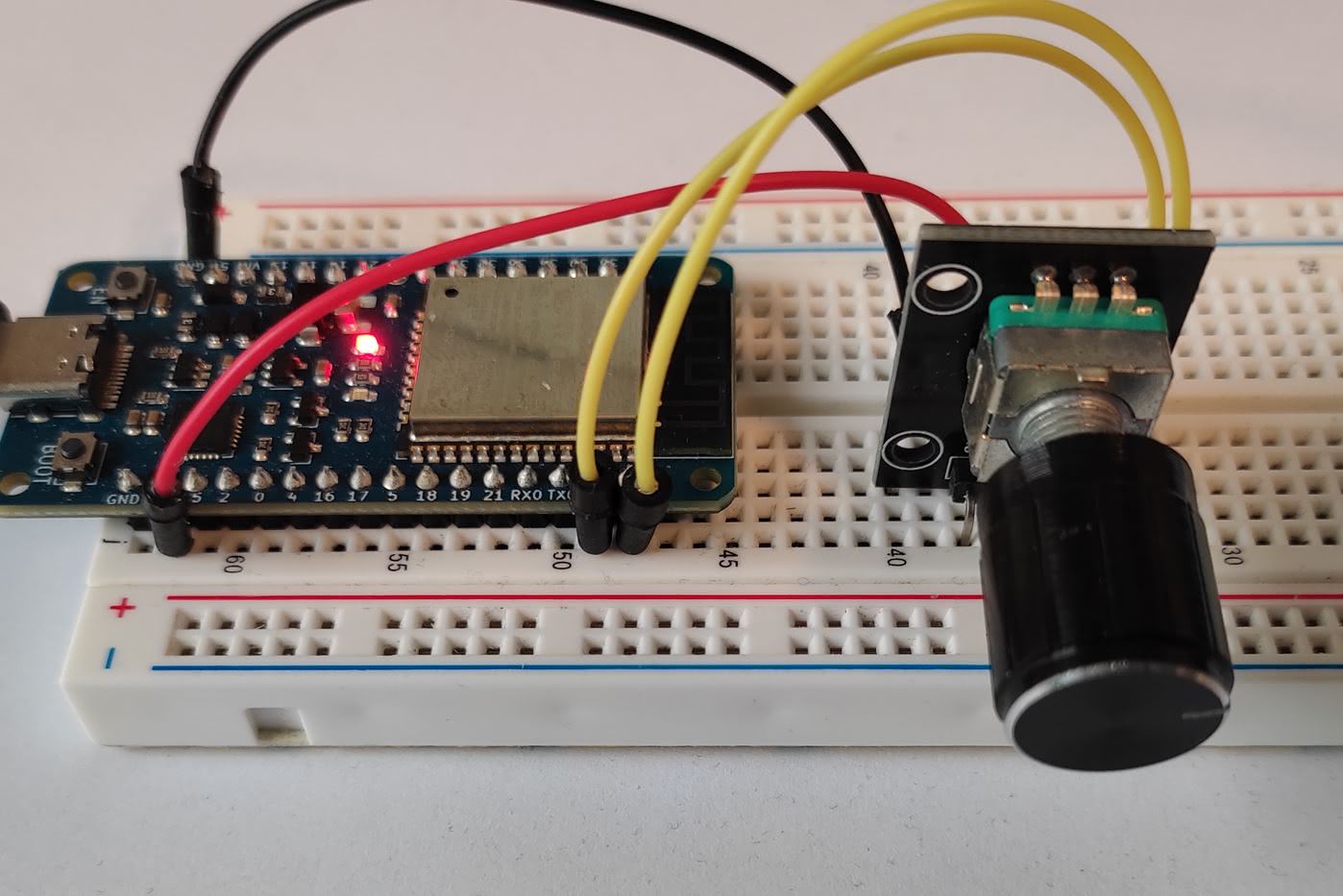

Et voici un exemple de montage sur breadboard :

Connaître la position angulaire du codeur rotatif KY-040

Avec ce type d’encodeur incrémental, il ne renvoie pas précisément la position angulaire en degré mais plutôt le nombre d’incrément fait par l’utilisateur. C’est dans le programme que l’on peut en déduire l’angle. Ici, on veut juste connaître la valeur de l’incrément.

Il existe différentes façons de procéder pour déterminer l’incrément du codeur. Idéalement on voudrait une méthode fiable, qui compte bien tous les pas sans être bloquante dans le programme. En effet, si on utilise une approche simple, qui regarde dans une boucle en permanence si des signaux logiques sont reçus depuis le codeur, il risque d’y avoir des pas qui ne seront pas pris en compte si on tourne très rapidement le codeur.

L’approche optimale c’est d’utiliser des interruptions hardware qui vont se déclencher dès qu’un changement de niveau logique est détecté. Elles seront complètement détachées du CPU: le code sera en prime non bloquant.

Je vous propose d’utiliser une libraire MicroPython micropython-rotary très bien faite, pour lire de manière asynchrone les incréments du codeur rotatif. Elle est constituée de 2 fichiers qu’il faut transférer sur votre carte (comme toutes librairies uPython). Cela peut se faire facilement depuis Thonny IDE :

• rotary.py : https://github.com/miketeachman/micropython-rotary/blob/master/rotary.py

• rotary_irq_esp.py : https://github.com/miketeachman/micropython-rotary/blob/master/rotary_irq_esp.py

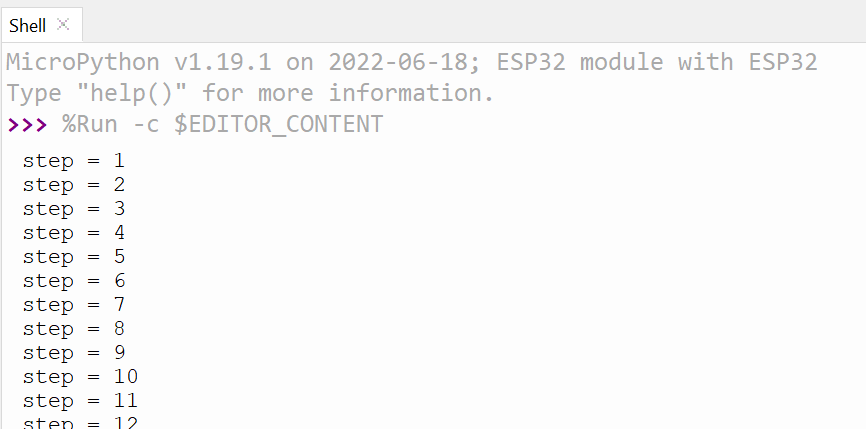

Voici un script très basique qui permet de tester la librairie et valider le montage électrique :

import time
from rotary_irq_esp import RotaryIRQ

r = RotaryIRQ(
    pin_num_clk=22,
    pin_num_dt=23,
    reverse=True,
    incr=1,
    range_mode=RotaryIRQ.RANGE_UNBOUNDED,
    pull_up=True,
    half_step=False,
)

val_old = r.value()
while True:
    val_new = r.value()

    if val_old != val_new:
        val_old = val_new
        print("step =", val_new)

    time.sleep_ms(50)

On peut paramétrer pas mal de choses lors de la création de l’objet RotaryIRQ . Ils sont bien détaillés sur la page de présentation de la librairie . Le travail est fait en arrière-plan. On peut récupérer la valeur au moment voulu avec la fonction r.value() .

Dans cet exemple, l’incrément du codeur n’a pas de limite : il incrémente à l’infini (jusqu’à l’overflow de la variable). On peut limiter l’incrément à une certaine plage, par exemple -20 à +20 en modifiant le paramètre range_mode .
