Carte de prototypage (Medium)

35 total des critiques

Prix habituel 15,99 €
Prix habituel Prix soldé 15,99 €
  • 📌 Pratique : Ce Kit permet de passer très facilement d’un montage électronique sur une Breadboard à un circuit électronique définitif. Les pastilles perforées sont reliées entre elles comme sur une Breadboard classique. Fini les fils partout et les gros pâtés de soudures !
  • 📌Facilité : Les pastilles perforées sont pré-étamées ce qui rend la soudure très facile des composants électroniques et des capteurs. Le quadrillage du circuit imprimé est numéroté sur les 2 faces, pour faciliter le transfert du montage électronique de la plaque d’essai (BreadBoard). Vous gagnerez beaucoup de temps.
  • 📌 100% Compatible : Comme une Breadboard, ces cartes perforées sont compatibles avec les cartes Arduino, cartes uPesy ESP32 Devkit, borniers, composants électroniques et même avec le module d’alimentation pour Breadboard.
  • 📌 Haute qualité : Carte PCB en époxy FR4 en noir de haute qualité. Les trous sont bien centrés et les pastilles sont très résistantes au fer à souder, elles ne s’enlèvent pas lorsqu’on utilise une pompe à dessouder. Réalisez une magnifique version définitive de votre projet DIY avec ces cartes !

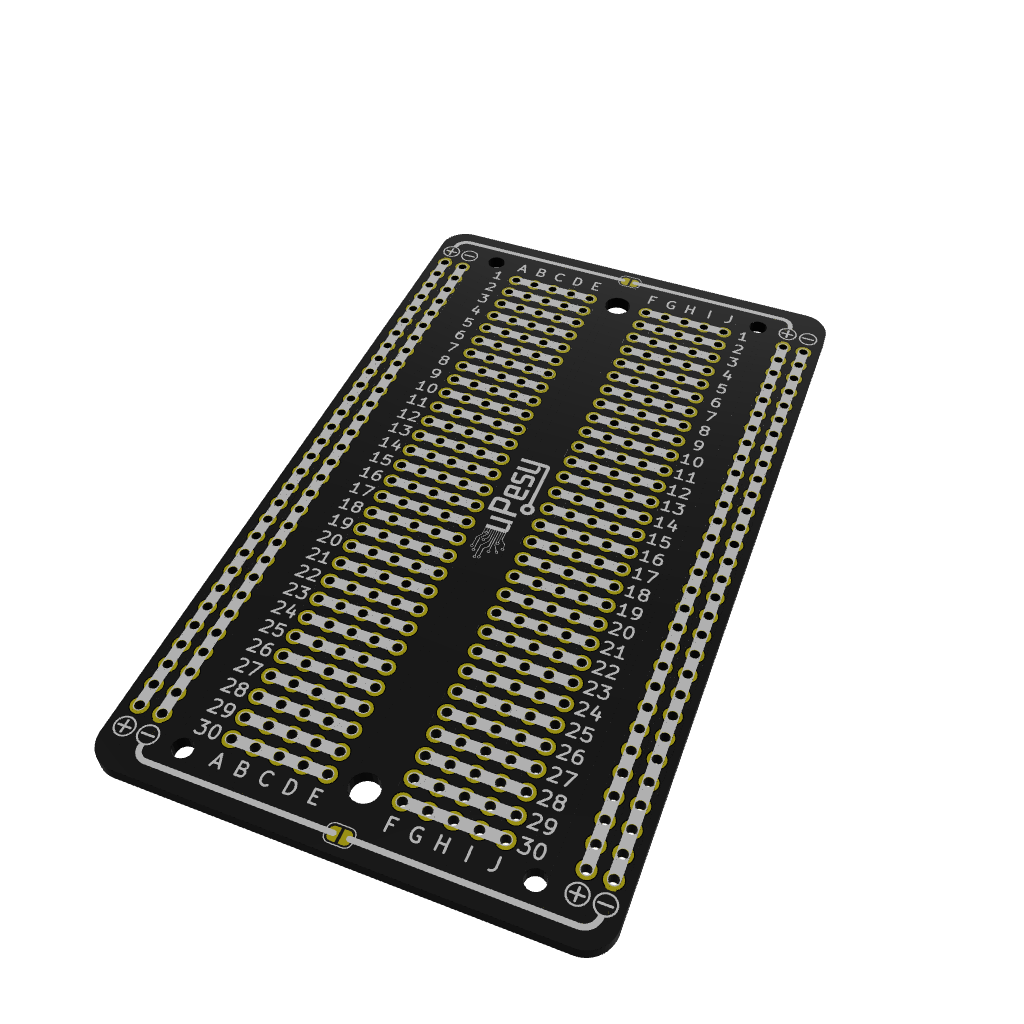

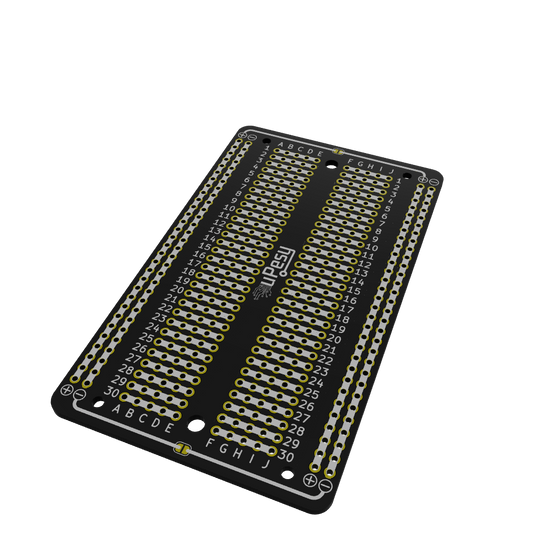

  • 📌 Contenu : 10 Cartes de prototypage en noir, de la taille d’une Breadboard Medium de 320 points. Les trous sont faits pour des vis/entretoises (non fournies) de taille M2 et M3. La taille de la Breadboard Medium soudable est de 87 mm x 53 mm x 1.6 mm

Passer facilement d'un prototype à une version permanente

Avec ces plaques de prototypage électronique sous la forme d'une"breadboard soudable", il n'a jamais été aussi facile de faire des versions permanentes de ses circuits électroniques. Puisque le format est identique à celui d'une breadboard, il suffit de transférer exactement le même circuit dans la même disposition.

Créer une jolie version permanente de vos circuits

Puisque les pastilles perforées sont reliées entre elles comme sur une Breadboard classique, il y aura moins de fils dans tous les sens et fini les gros pâtés de soudure pour relier les composants !
On peut même mettre tout les composants sur une face et les fils sur l'autre face.

Questions fréquentes

Quelle est la différence avec les cartes de prototypages habituelles vertes ?

Sur les protoboards classiques, tous les trous sont isolés les uns des autres. Sur les protoboards d'uPesy, les trous sont reliés entre eux par rangée comme sur une breadboard classique : c'est une breadboard soudable.

Comment relier les pistes d'alimentation présentes sur chacun des côtés ?

Il suffit de créer un pont de soudure sur les pads rectangulaires présents en haut et en bas de la carte.

Est-ce compatible avec les cartes ESP8266 et ESP32 ?

Ces protoboards font la même taille qu’une breadboard classique : si votre carte ESP8266/ESP32 rentre sur une breadboard normale, ce sera aussi le cas sur les protoboards uPesy. La plupart des cartes ESP32 sont trop larges pour les breadboards, ce qui empêche de pouvoir accéder aux broches des 2 côtés. Ce n’est pas le cas avec les cartes ESP32 uPesy qui sont compatibles breadboard.

Est-ce que l'on peut recouper les cartes à la dimension nécessaires ?

Techniquement oui si vous avez le matériel adéquat, même si elles n'ont pas été conçues pour être découpées.
